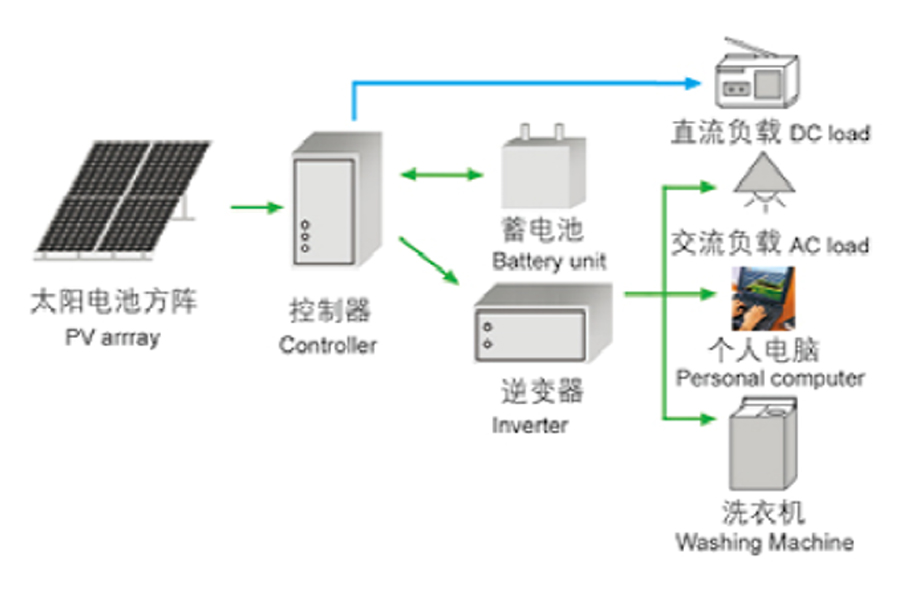

Схема системы автономной генерации солнечной энергии

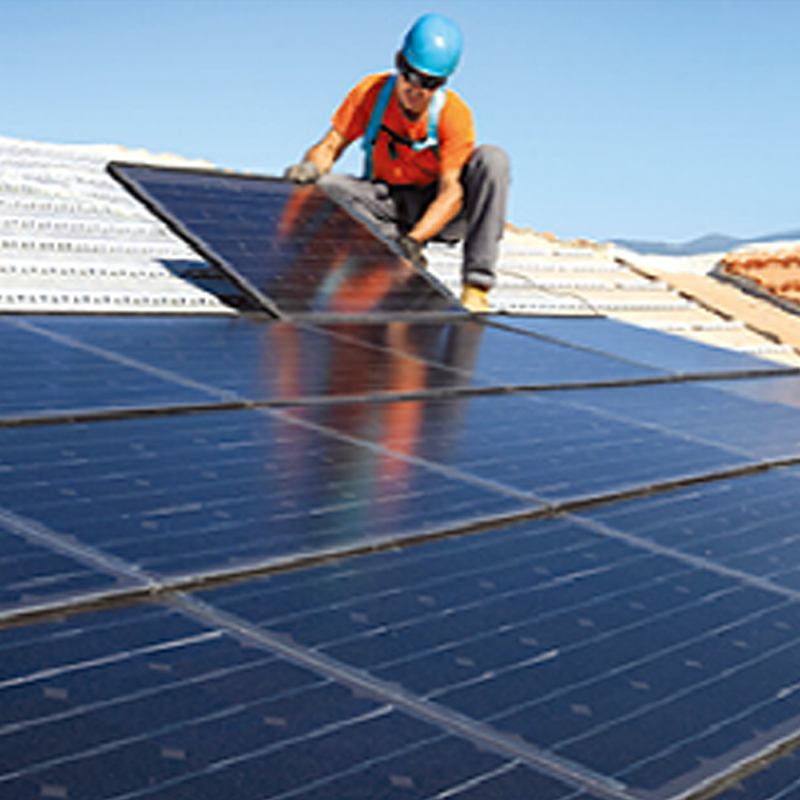

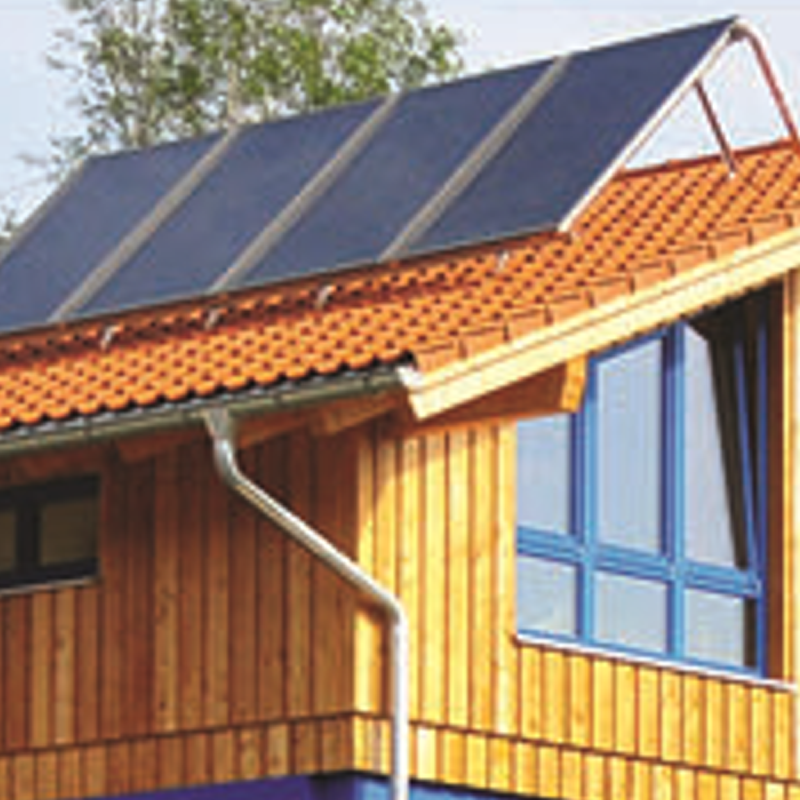

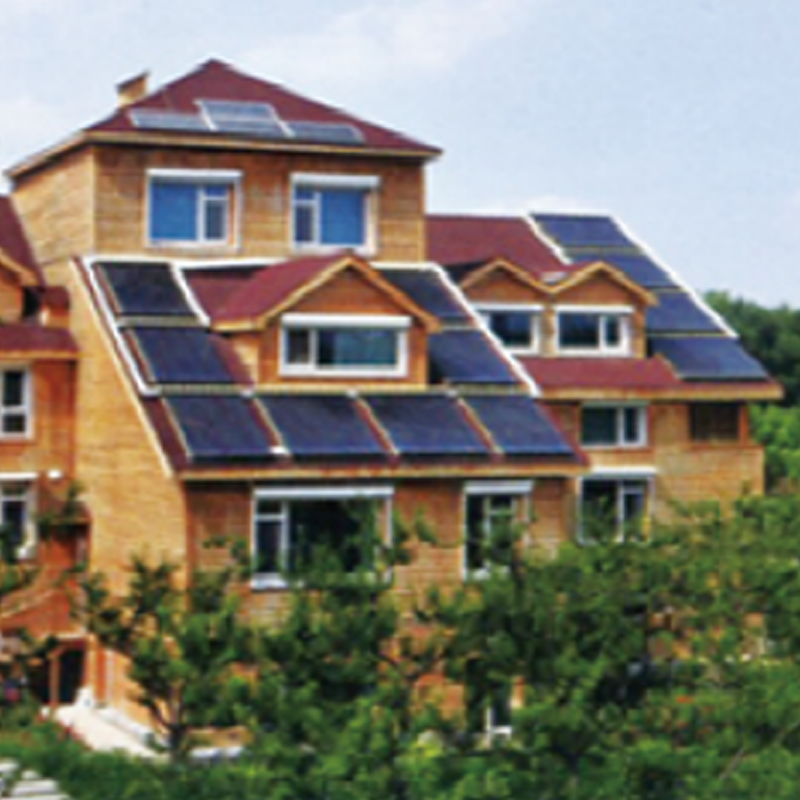

Солнечная фотоэлектрическая (Pv) сетевая система генерации электроэнергии на крыше
Система подходит для независимых энергосберегающих вилл, апартаментов и т. д. Получая удовольствие от продажи электроэнергии и покупая разницу в ценах на электроэнергию, вы получаете более разумное преимущество в стоимости строительства.
| Установка системы |
Инструкции |
| Солнечная панель |
20 кВт |
| Инвертор, подключенный к сети |
Групповой контроль |
Система генерации солнечной энергии

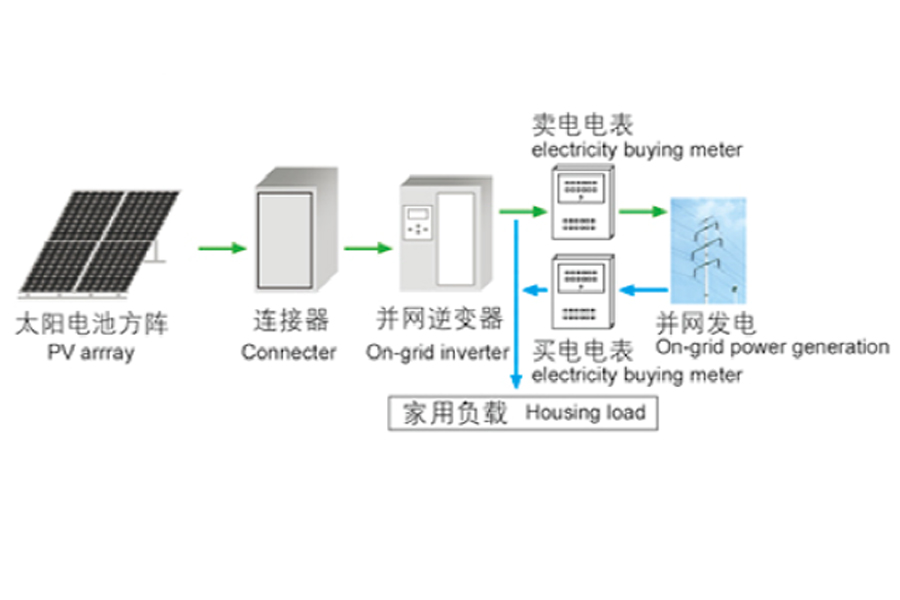

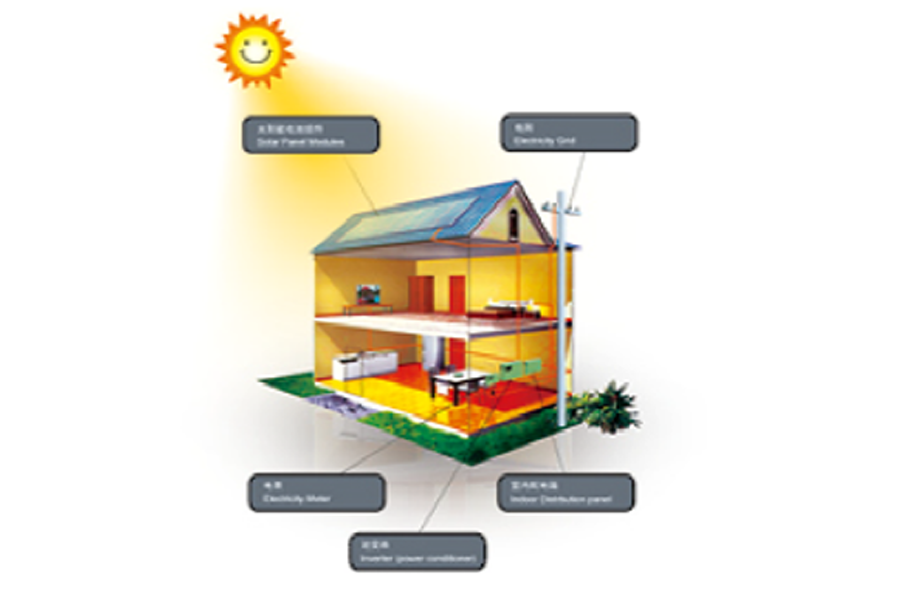

Подключенная к сети фотоэлектрическая система, через свет в электричество, без аккумуляторной батареи, инвертор, подключенный к сети, напрямую в электросеть. Подключенная к сети солнечная фотоэлектрическая генерация электроэнергии является направлением развития, представляющим собой наиболее привлекательные технологии использования энергии в 21 веке. Подключенный к сети инвертор с технологией отслеживания точки максимальной мощности, позволяющий максимально эффективно использовать фотоэлектрические элементы для преобразования электроэнергии в сеть.
Подключенная к сети фотоэлектрическая система состоит из фотоэлектрических модулей, подключенного к сети инвертора, измерительных приборов и компонентов распределительной системы. Солнечная энергия через фотоэлектрические модули в постоянный ток, а через подключенный к сети инвертор с постоянным током может быть преобразована в ток той же частоты, синфазный синусоидальный ток, часть нагрузки на местный источник питания, излишки электроэнергии подаются в сеть. Подключенный к сети инверторный внутренний регулятор мощности будет выдаваться солнечными элементами для максимального увеличения мощности, возвращаемой в сеть, поскольку сама сеть может поглощать огромную энергию и, следовательно, не требует дополнительной сети питания от аккумуляторных батарей, тем самым экономя инвестиции в систему, сокращая техническое обслуживание и имея широкие перспективы применения!
Обзор системы генерации электроэнергии, подключенной к солнечной сети

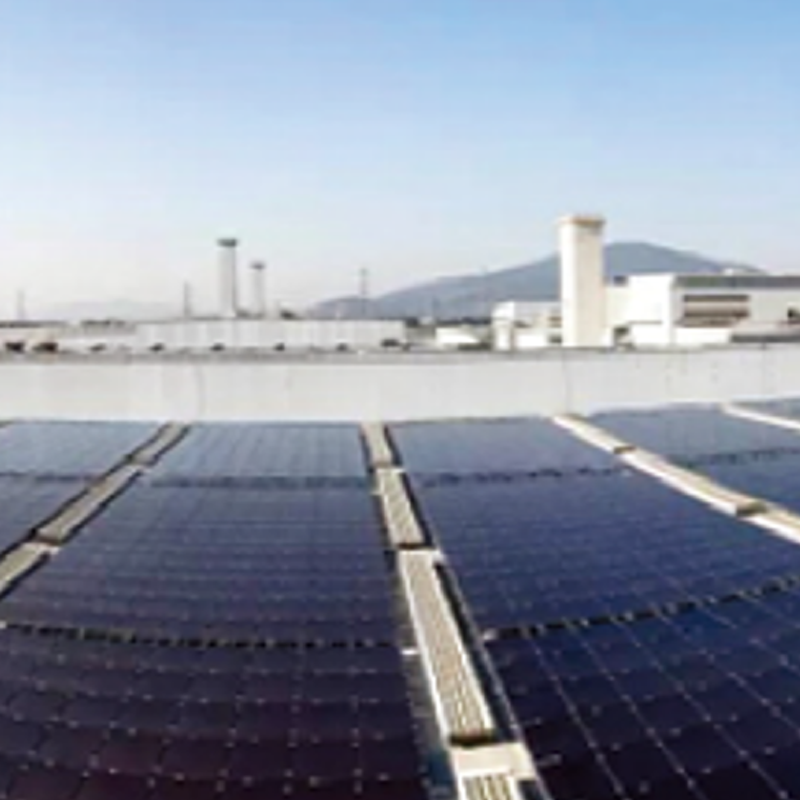

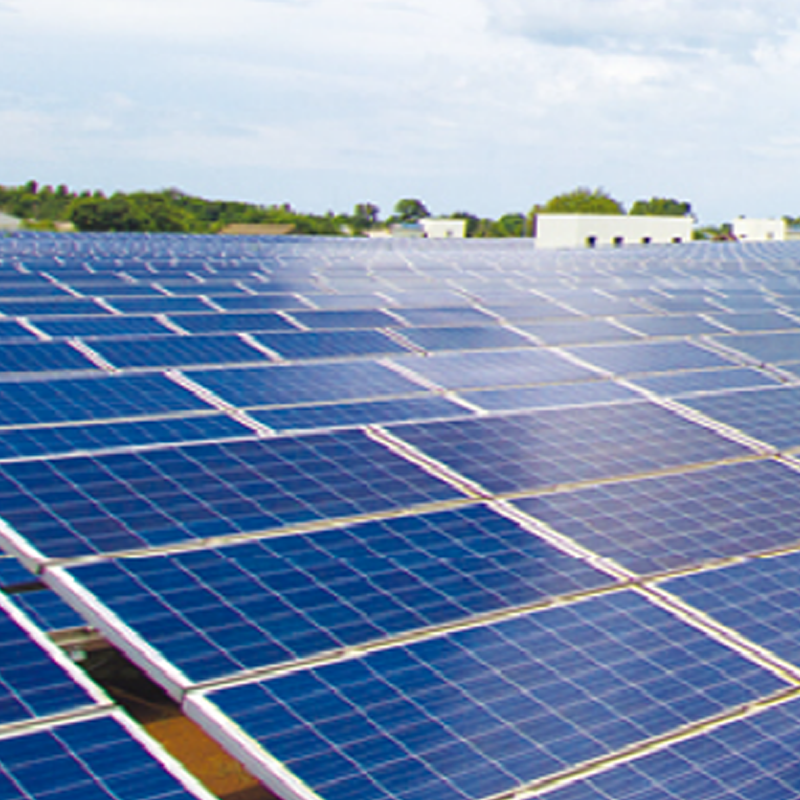

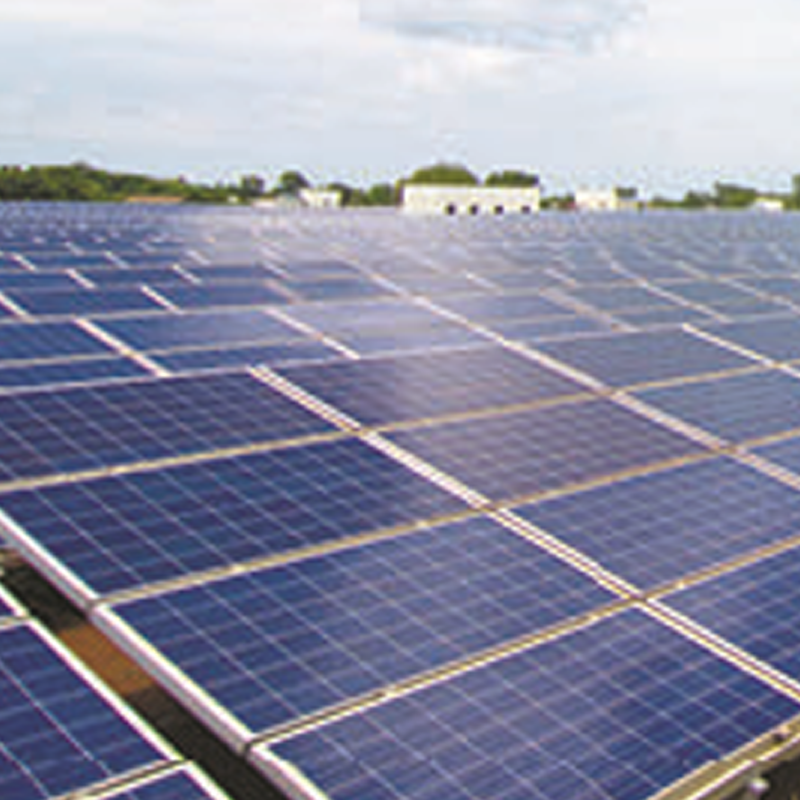

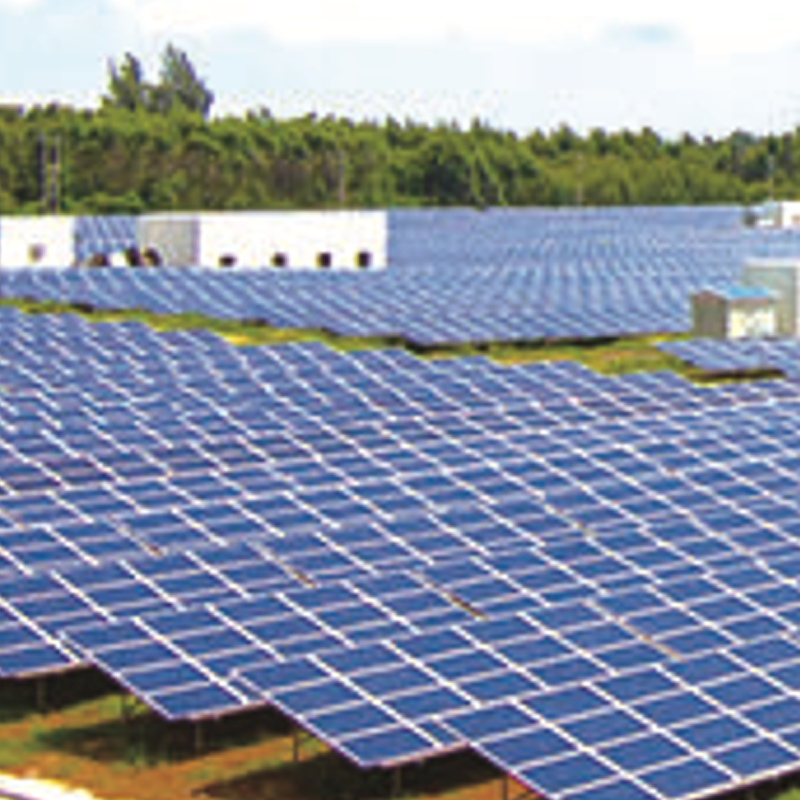

Система генерации электроэнергии на крыше завода
Разовая инвестиция, которая обеспечивает стабильную доходность в размере 15% от вложенных средств, а за 25 лет эксплуатации дает более высокий доход, чем хранение денег в банке.
Система позволяет пользоваться государственными субсидиями, имеет высокую экономическую эффективность, снижает финансовую нагрузку на потребителя и экономит расходы на электроэнергию.
Крыша с установленной системой обладает отличными теплоизоляционными свойствами, превосходящими другие обычные методы теплоизоляции.
При этом система не требует дополнительного отвода земли под строительство и имеет короткий срок монтажа.

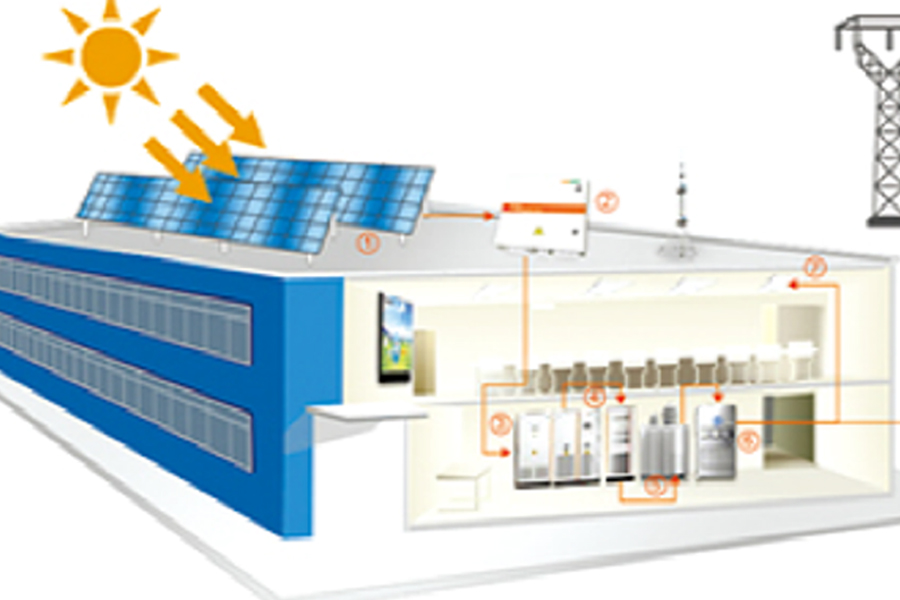

Тип установки Солнечная фотоэлектрическая система генерации электроэнергии
Подходит для предприятий и учреждений с большим дневным потреблением электроэнергии, предприятий и коммерческих зданий с высоким уровнем потребления электроэнергии и т. д., таких как промышленные и горнодобывающие предприятия, мастерские, фабрики, школы, гостиницы, офисные здания и т. д.
Фотоэлектрические модули
Распределительная коробка
Фотоэлектрический инвертор
Мониторинг фотоэлектрической системы генерации электроэнергии
Трансформатор
Шкаф кольцевой сети
Заводское электричество
Сетка

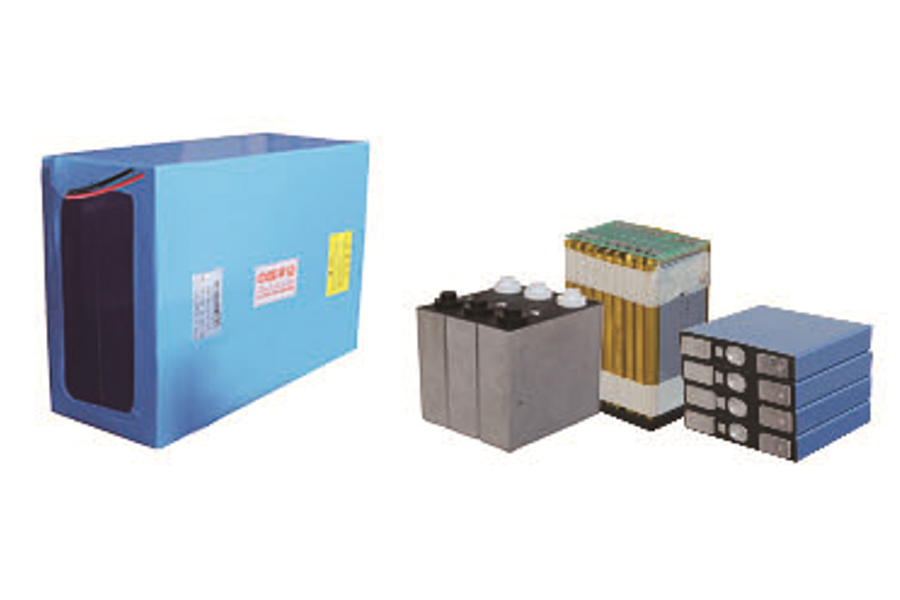

Квадратная мягкая упаковка, три юаня батареи
| Параметр |
Спецификация |
| Модель |
TYN-LDC-001 |
| Система |
Катод: NCM (никель, кобальт, марганец); Ячейка: 3,7 В 25 Ач |
| Система клеточных материалов |
NCM (никель, кобальт, марганец) |
| Размеры ячеек |
33,724.213,9см |
| Номинальное напряжение ячейки |
3,7 В |
| Вес аккумуляторной батареи |
18,6 кг ± 0,5 кг |
| Емкость ячейки |
25Ач |
| Номинальное напряжение аккумуляторной батареи |
12В |
| Максимальный ток заряда/разряда ячейки |
48А |
| Емкость аккумуляторной батареи |
200Ач |
| Вес клетки |
0,475 ± 0,01 кг |
| Ток заряда/разряда аккумуляторной батареи |
Поддержка зарядки и разрядки высоким током 60 А |
| Рабочая температура окружающей среды ячейки |
Диапазон температур зарядки: 0~60℃; Диапазон температур разрядки: -30℃~+60℃ |
| Цикл жизни |
1000 циклов |
| Особенности |
Меньший вес, меньшее внутреннее сопротивление, меньший саморазряд, более высокий коэффициент использования активного материала и гибкая конструктивная емкость по сравнению с батареями с алюминиевым корпусом. |
| Температура окружающей среды, при которой работает аккумуляторная батарея |
-30℃ ~ +60℃ |
| Размеры аккумуляторной батареи |
6.4156225 ± 1мм |
| Время хранения |
3-6 месяцев |

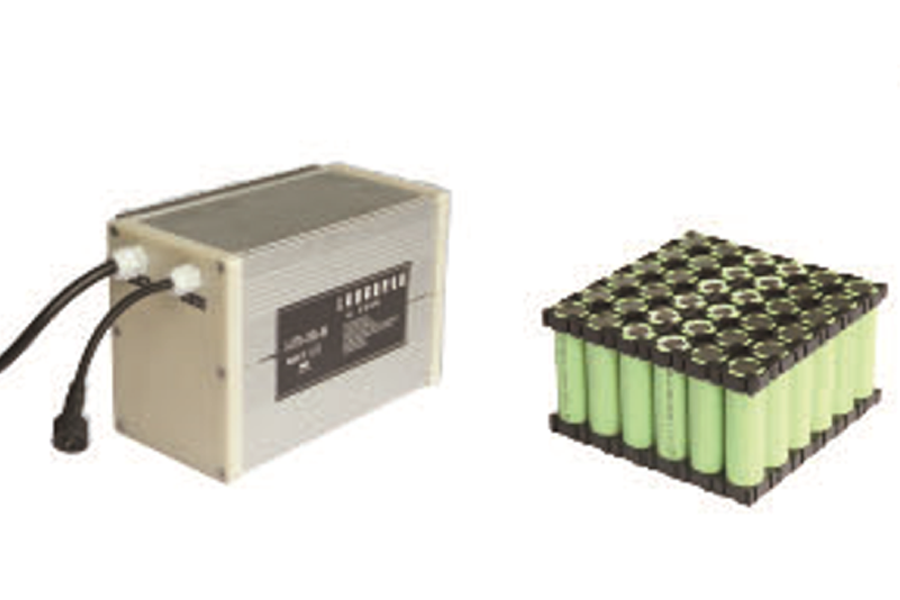

Корпус из алюминиевого сплава с цилиндрическими батареями
| Параметр |
Спецификация |
| Модель |
TYN-LDC-002 |
| Система |
Катод: NCM (никель, кобальт, марганец); Ячейка: 3,7 В 2500 мАч/2000 мАч, 18650 |
| Номинальное напряжение |
12В |
| Емкость аккумуляторной батареи |
10Ач-200Ач, настраивается по запросу |
| Рабочая температура окружающей среды |
Подходит для сред с низкими и высокими температурами: -30℃ ~ +60℃ |
| Рейтинг водонепроницаемости |
IP67 |
| Интеллектуальное управление |
Управление освещением + контроль времени, поддерживает функцию утреннего освещения и автоматического энергосбережения, а также может отслеживать данные о работе аккумулятора через WIFI. |
| Жилье |
Внешний корпус может быть сконфигурирован в соответствии с требованиями заказчика |
| Время хранения |
3-6 месяцев |
Интернет вещей Интеллектуальное управление Интегрированная машина
Английский перевод
Эта универсальная машина с интеллектуальным управлением постоянным током IoT объединяет в одном устройстве управление зарядом и разрядом солнечных батарей, питание постоянным током для светодиодных источников света и функции связи IoT. В основном он применяется в солнечных автономных системах для уличного освещения, освещения дворов, мониторинга, бытового электроснабжения и других сценариев.
Большие данные
Контроллер подключен к платформе больших данных Интернета вещей с возможностями сбора, хранения, анализа и вычислений данных. Эксплуатационные данные могут храниться до 5 лет, а анализ больших данных обеспечивает цифровую основу для улучшения функций, оптимизации системы и повышения качества продукции.
Удаленное обновление прошивки
Прошивку контроллера можно обновлять удаленно, а производитель обеспечит постоянное техническое обслуживание после продажи продукта, чтобы функции контроллера соответствовали времени. В сочетании с такими функциями, как удаленный просмотр и контроль состояния, послепродажную поддержку можно осуществлять удаленно, что значительно сокращает время и затраты на послепродажное обслуживание.
Ответ в реальном времени
Контроллер имеет возможность реагирования в реальном времени, сравнимую с БПЛА, что обеспечивает бесперебойную работу.
Открытое управление пользователями
Принята древовидная структура управления пользователями, позволяющая пользователям самостоятельно разрабатывать и поддерживать свои собственные подчиненные группы пользователей.
Поддержка нескольких платформ
Поддерживаются платформы двойного управления для ПК и мобильных терминалов, благодаря которым информация об устройстве всегда под рукой в любое время и в любом месте.
Превосходный структурный дизайн
Он отличается компактной конструкцией, небольшими размерами, уровнем защиты IP67 и простотой установки, что позволяет адаптировать его к различным суровым условиям эксплуатации.
Высокая надежность
Контроллер предварительно запрограммирован на несколько планов устранения неполадок и может автоматически разрешать нештатные ситуации без ручного вмешательства. Например, контроллер имеет встроенные два режима работы: офлайн и онлайн. В случае отключения сети контроллер может автоматически переключиться в автономный режим для продолжения работы, обеспечивая в максимальной степени нормальную работу функций продукта.
Примечания к переводу
Все профессиональные термины используют стандартные выражения, общепринятые в мировой фотоэлектрической, накопительной энергетики и интернета вещей (IoT) отраслях, что соответствует нормам международных технических и коммерческих документов.
Для выражений, характерных для китайской специфики, таких как «деревовидная структура управления пользователями» и «идти в ногу со временем», перевод выполняется в соответствии с особенностями английских технических документов, при этом полностью сохраняется основное значение.
Пояснение отраслевых аббревиатур: IoT = интернет вещей, UAV = беспилотный летательный аппарат, IP67 — это международный стандартный код степени защиты от проникновения, который сохраняется без перевода.

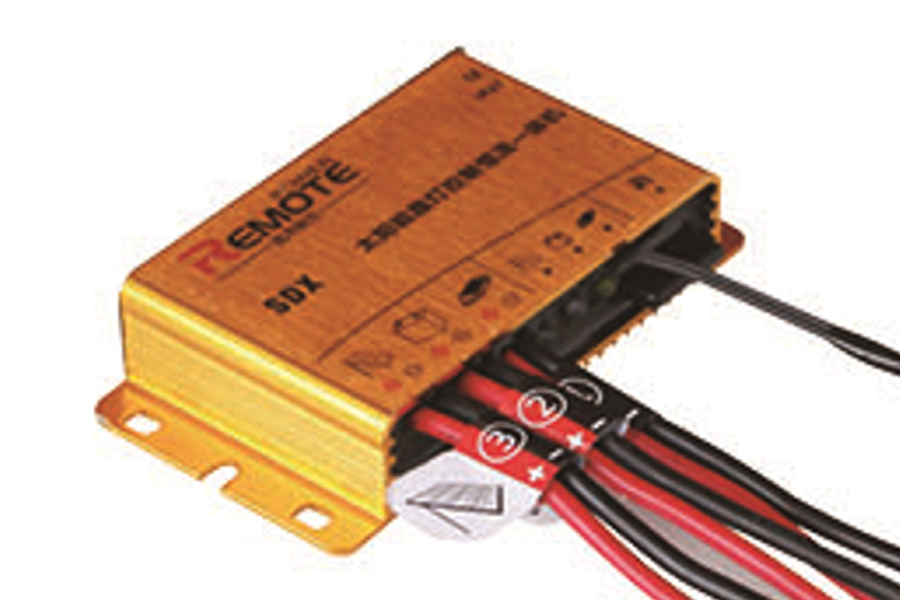

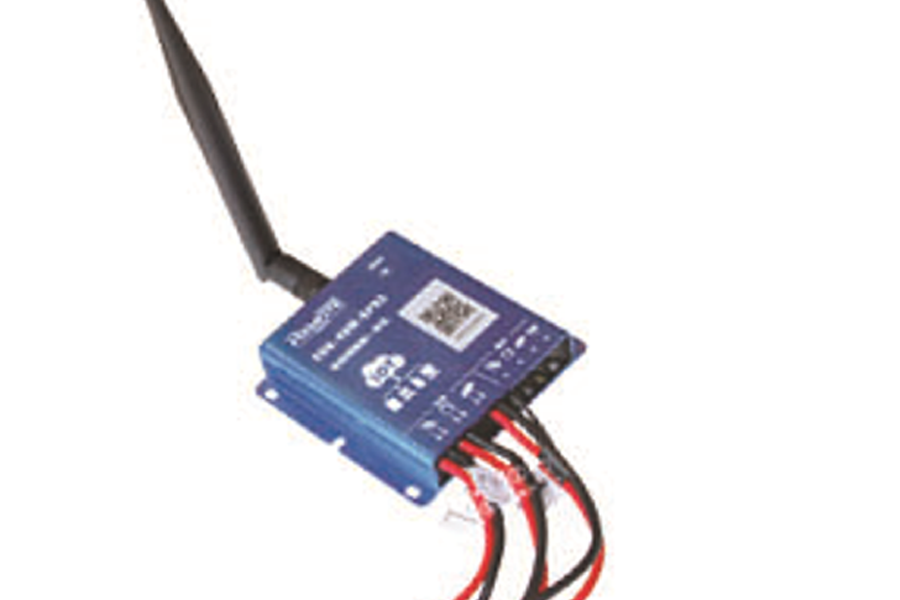

Встроенное устройство с постоянным током для управления уличным светильником, серия Sdx304060.
Английский перевод
Он предварительно запрограммирован с кривыми заряда и разряда, а также параметрами защиты для различных типов аккумуляторов, поддерживает свинцово-кислотные, гелевые, литиевые и другие типы аккумуляторов. Параметры аккумулятора можно регулировать с помощью пульта дистанционного управления, а кривую снижения мощности можно настраивать. Благодаря гибким режимам управления он эффективно предотвращает отключение света, вызванное потерей заряда батареи.
Одним щелчком мыши можно перейти в спящий режим со сверхнизким энергопотреблением, подходящий для транспортировки и хранения на большие расстояния. Контроллер можно разбудить с помощью пульта дистанционного управления или управления светом.
Он поддерживает расширяемую функцию индукции человеческого тела, которая включает свет, когда человек приближается, и выключает свет или работает на малой мощности, когда человек уходит. Использование этой функции на участках или в периоды времени с низким пешеходным потоком может эффективно экономить электроэнергию.
Стратегия управления является гибкой: уровни мощности для занятых и незанятых состояний в разные периоды времени могут регулироваться отдельно, а функция индукции человеческого тела может активироваться в определенные периоды времени.
Универсальное устройство для управления уличными фонарями на солнечных батареях серии SDX с постоянным током оснащено функцией беспроводной связи. Он поддерживает дистанционное управление через пластиковый или алюминиевый корпус, что устраняет необходимость во внешней индикаторной панели и снижает частоту отказов.
Он интегрирован с несколькими функциями защиты. При возникновении ненормальных условий, таких как обратное подключение солнечной панели или аккумулятора, короткое замыкание нагрузки, обрыв цепи или перегрузка по мощности, это может защитить соответствующее оборудование от повреждений.
Уровень защиты: IP67.
Примечания к переводу
Все профессиональные термины соответствуют стандартным выражениям, общепринятым в мировой отрасли солнечной фотоэлектрики, управления уличным освещением и накопления энергии, что полностью отвечает нормам международных технических и коммерческих документов.
Для китайских специфических выражений, таких как «приход человека — свет включен, уход человека — свет выключен» и «однонажатие», перевод выполняется в соответствии с лексическими нормами английских технических текстов, при этом полностью сохраняется основное функциональное значение.
Пояснение отраслевых сокращений: IP67 — это международный стандартный код степени защиты от проникновения, который в соответствии с общепринятой практикой в отрасли оставляется без перевода.
